TLM-2.0 socket 详解：双接口、多绑与总线路由

最后更新：2026-09-13
D1 用 simple socket 跑通了 LT。本篇（D2）把 socket 这层真正拆开：它绑定的是什么接口、为什么一根连线有去有回、一个 initiator 怎么经总线扇出到多个 target，以及 DMI/调试通路怎么挂。掌握这些，才能写真实的多主多从内存映射系统，而不是玩具点对点连接。

一、socket 到底是什么

socket 是成对的端口。回顾 C3 的 PIC：普通 sc_port<IF> 只要求对端实现一个接口。而 TLM 事务既要发请求、又要收响应/反压，于是 socket 同时携带两个接口要求：

tlm_transport_fw_if（前向）：b_transport、nb_transport_fw、get_direct_mem_ptr、transport_dbg。
tlm_transport_bw_if（后向）：nb_transport_bw、invalidate_direct_mem_ptr。

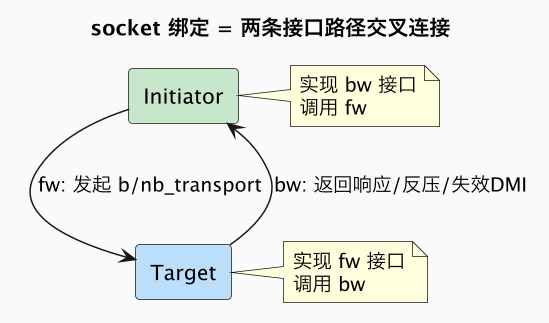

绑定规则：

initiator socket：发起方持有；它对外调用 fw，因此要求对端实现 fw；同时它自己必须实现 bw（接收迟到响应/反压）。
target socket：响应方持有；它实现 fw（处理请求），对外调用 bw。
initiator_socket.bind(target_socket)（或 () 直接连）时，内核把两边的 fw/bw 交叉接通。

二、simple socket 替你省掉的样板

裸用 tlm_initiator_socket 时，你得自己实现整套 bw 回调（即使大部分用不到）。tlm_utils 提供四个便利类，自动给出无害默认实现：

工具类	位置	自动实现	你只需注册/调用
`simple_initiator_socket<T>`	initiator	bw 路径（默认 TLM_COMPLETED 等）	调 `b_transport`/`nb_transport_fw`
`simple_target_socket<T>`	target	连接胶水	`register_b_transport`/`register_nb_transport_fw`
`passthrough_target_socket`	interconnect	转发两侧	覆盖要拦截的方法做路由
`multi_to_multi_initiator/target_socket`	复杂拓扑	多绑管理	手工/脚本连多端点

simple_target_socket 还提供模板化的自动数据扩展适配和按函数名注册回调，D1 的 sock.register_b_transport(this, &Memory::b_transport) 即是。写总线用 passthrough_target_socket：它在 initiator 侧看起来是 target（收请求），在每个下游 target 侧又表现为 initiator（发请求），中间插入解码逻辑。

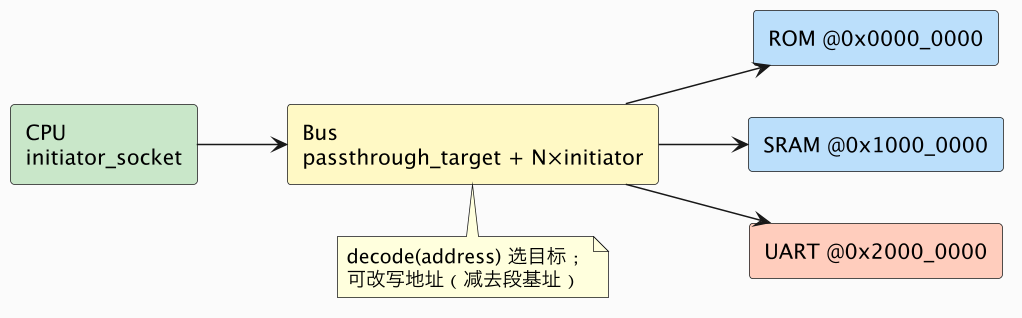

三、地址解码：一个 initiator 挂多个 target

真实系统有 ROM、SRAM、外设多段地址空间。interconnect 按地址高位解码，把事务路由到对应 target socket。

路由骨架（LT 总线，只演示解码与转发）：

cpp

// file: lt_router.cpp —— IEEE 1666 API + C++17
struct Router : sc_module {
  tlm_utils::simple_target_socket<Router> inbound{"inbound"};
  static constexpr unsigned N = 3;
  tlm_utils::simple_initiator_socket<Router> out[N];

  struct Range { uint64_t base, size; };
  Range map[N] = {{0x00000000ULL, 0x10000},
                  {0x10000000ULL, 0x10000},
                  {0x20000000ULL, 0x10000}};

  SC_CTOR(Router) {
    inbound.register_b_transport(this, &Router::b_transport);
    for (unsigned i = 0; i < N; ++i) out[i].name(std::string("out")+char('0'+i));
  }

  int decode(uint64_t addr) const {
    for (unsigned i = 0; i < N; ++i)
      if (addr >= map[i].base && addr < map[i].base + map[i].size) return i;
    return -1;
  }

  void b_transport(tlm::tlm_generic_payload& pl, sc_time& delay) {
    int idx = decode(pl.get_address());
    if (idx < 0) { pl.set_response_status(tlm::TLM_ADDRESS_ERROR_RESPONSE); return; }
    delay += sc_time(2, SC_NS);                 // 总线自身延迟记账
    out[idx]->b_transport(pl, delay);          // 转发，地址是否重映射按需
  }
};

四、DMI：拿到内存裸指针，绕开逐次调用

即便 LT 的函数调用很轻，每秒百万次 b_transport 仍有开销。DMI（Direct Memory Interface） 允许 initiator 经 get_direct_mem_ptr 向 target 申请一段地址对应的直接指针，之后在这段范围内直接读写，不再走 socket，target 同时给出这段区域允许的最小/最大延迟：

cpp

tlm::tlm_dmi dmi;
if (sock->get_direct_mem_ptr(pl, dmi) &&
    dmi.is_read_allowed() &&
    dmi.get_start_address() <= addr && addr <= dmi.get_end_address()) {
  uint8_t* p = dmi.get_dmi_ptr() + (addr - dmi.get_start_address());
  // 直接 memcpy 读，延迟用 dmi.get_read_latency() 记账
}

target 在内存布局改变（被重映射/保护变更）时，通过后向路径 invalidate_direct_mem_ptr(start,end) 作废指针，initiator 收到后必须退回普通传输并重新申请。
DMI 是 LT 跑软件提速的利器（取指/数据大量命中内存），但外设、有副作用的寄存器一般不允许 DMI（读 MMIO 有清中断等副作用，不能让软件直接读数组绕过）。
是否允许 DMI、允许读/写、延迟区间，都由 target 在 tlm_dmi 里授权，initiator 不能自行假定。

五、transport_dbg：不带时序的调试通路

transport_dbg(payload) 是第三条通路，语义是不产生任何仿真时间与副作用计数，返回实际传输字节数。它服务于调试器/GDB：读写内存、加载程序镜像、断点扫描——这些动作不能影响被调试系统的时间。写 target 时应把"正常访问"和"调试访问"分开实现：前者记账延迟、可能触发副作用；后者直接搬数据。

通路	时序	典型调用者	副作用
`b_transport` / `nb_transport`	有（LT 注解/AT 相位）	CPU、DMA	有
`get_direct_mem_ptr`（DMI）	拿到授权延迟，直接访问	CPU 热路径取指/数据	target 授权范围内
`transport_dbg`	无	GDB、加载器	无（不推进时间）

六、多绑拓扑与绑定规则

N:1：多个 initiator socket 绑到同一 target socket——总线汇聚，需仲裁（AT 用相位反压，LT 在总线内串行化）。
1:N：一个 initiator 经 interconnect 解码到多 target（第三节）。
N:N：多主多从，总线内部维护多个 passthrough target + 多个 initiator socket，做解码与仲裁。
绑定必须类型匹配（initiator↔target），且默认至少绑一个；可选端点用 multi_* socket 或显式允许 0 绑定。
socket 可串接（initiator 内部端口层层 bind 穿透层次），顶层只需把最外层连到总线。

多主并发的时序竞争（谁先拿到总线、outstanding 排队）在 LT 里只能串行近似，要真实刻画并发带宽就得上 AT（D3），这正是 D 模块后面的主题。

七、常见陷阱

陷阱	后果	建议
错误响应没回传/没检查	访错被静默吞掉	每跳检查 `is_response_error()` 并回传
DMI 指针不处理 invalidate	内存重映射后野指针	实现 bw 失效回调，立即降级到普通传输
MMIO 也开 DMI	绕过寄存器副作用	外设 target 拒绝 DMI 或仅授权只读无副作用段
调试用 `b_transport` 加载镜像	凭空注入时间	用 `transport_dbg`
总线不重映射偏移	子 target 收到绝对地址越界	按段减去 base 或约定子 target 用绝对地址，全系统统一
多 initiator 在 LT 下假设真并发	带宽估算偏乐观	竞争段用 AT 或在总线串行化并计账

八、与后续/既有内容衔接

D3 讲非阻塞四相（多事务在途、流水与反压），D4 讲时间量子（LT 提速的另一半），D5 讲 payload 扩展与 snoop（缓存一致互联）。真机地址空间、MMIO、DMA 的概念可对照 concepts/microarch；多引擎里 socket 经 transactor 接 RTL 在 F5，系统思想见 FPGA 专家 34。

九、总线模型在真实项目里长什么样

教学示例里总线就是一个 decode 加转发，真实项目中的 interconnect 模型则是一个承载多种职责的层次通道，理解这些职责有助于判断该自己写多少、复用多少。第一类是地址空间管理：系统里各设备的基址、大小、别名、动态重映射（如 PCI 式窗口）可能在引导过程中变化，decode 逻辑因此不能写死成一张静态表，而要能响应配置写入更新映射；这也是 DMI 指针必须可作废的根本原因之一——映射变了，之前授出的直接访问权必须收回。第二类是流量整形与统计：总线宽度、每拍可接受的请求数、仲裁策略（固定优先级、轮询、加权公平）、重排序与原子访问支持，决定了多主场景下事务实际完成的顺序和时间；LT 模型可把这些压缩成每跳加延迟和串行化点，AT 模型则需要真正的队列与仲裁状态机。第三类是协议适配：链路上不同段可能使用不同抽象（一端 LT、一端 AT），桥要在阻塞和相位之间转换，并处理好 payload 在转换中可能被拆分、合并的情况。

新手常问：这些是不是都要自己从零实现？答案是分清"机制"和"策略"。机制——socket 连接、payload 传递、错误响应回传、DMI 作废传播——应当严格用标准实现，不自创变体，否则第三方模型接不进来；策略——地址表内容、仲裁算法、延迟参数、带宽限制——则是每个项目不同、必须自己建模或配置的部分。很多团队的总线模型就是一个通用机制骨架加一张项目专属配置表（设备清单、地址范围、时序参数），新 SoC 项目复用骨架、替换配置，这正是 TLM 标准化在工程效率上的回报。

十、地址空间建模的几个实战坑

地址解码看似简单，实际收集了项目里相当比例的诡异 bug。其一是地址视角不统一：有的子模型期望收到相对自身基址的偏移（如 UART 寄存器 0x00 起），有的期望直接收全系统绝对地址；两种约定都合理，但必须在一处文档化并由总线统一转换。混合使用时最典型的症状是"单独测每个外设都对，连起来全错"，因为转发时没有减去段基址或重复减了。建议在 decode 点集中完成地址重映射，让所有 target 统一采用偏移视角，这样设备模型可以在不同 SoC 间原样复用。

其二是访问粒度与跨边界事务：一次 8 字节读可能恰好跨越两个设备的地址边界，或一个突发事务只有部分字节落在有效内存。模型必须明确支持策略——是报错、拆成两个子事务、还是回 BURST_ERROR；真实总线行为和软件后果差别很大（例如设备 MMIO 通常不支持跨边界访问，而普通内存允许）。字节使能（byte enable）也要贯通到每一跳，不能在总线转发时把它丢掉，否则对设备做部分字节写时模型和真机行为分叉。其三是默认访问的处理：访问未映射地址时，系统总线是返回错误响应、返回 0/全 1，还是静默挂起，取决于平台约定；模型要忠实复现真实行为，因为软件可能依赖"读空地址返回错误"来做设备探测。返回错误后还要保证事务生命周期闭合（响应状态一路传回发起者），不能在某一跳丢弃，否则发起者会永久等待，表现为整个平台随机挂死。

最后是可观测性：地址 decode 点是埋统计探针的天然位置——每个主设备发了多少流量、每个从设备占用率如何、哪些访问落到错误地址，都可以在这一处统一记录。建议从第一版路由起就加一个可开关的 trace 层，把命令、地址、长度、累计延迟和路由目标以带时间戳的形式输出，联调多设备系统时，这份事务级日志比波形高效得多，也是后期做 CPI 栈和带宽归因（E1）的原始数据来源。socket 和路由本身只是连接结构，让这个结构在整个项目周期里可维护、可观测，才是建模工程师真正的工作。

十一、把 socket 用熟：给集成阶段的实用建议

集成阶段有几个具体做法能显著降低多模型拼装的摩擦。第一，尽早定义系统的地址图并做成单一数据源：一张表列出每个 target 的基址、大小、权限、是否允许 DMI、属于哪个时钟域，总线 decode 配置、链接脚本里的内存布局、文档里的内存图全部从它派生。地址图不一致是多团队集成时排名第一的时间杀手，软件链接地址、模型路由表、RTL 译码各写一份的话，任何一处改动都会制造"模型能跑、RTL 挂死"的诡异分歧。第二，给每个 socket 连接加集成期断言：绑定期检查端口类型与多绑数量，仿真开始前遍历拓扑打印连接图（谁连谁、地址范围），拓扑错误在启动时就暴露，而不是等第一个事务超时。

第三，区分正常通路、DMI 通路、调试通路分别测试。先在 DMI 关闭时验证所有事务都走正常通路且结果正确，再开启 DMI 验证快速路径与 invalidate 行为，最后单独验证 transport_dbg 不推进时间也不触发副作用。三条通路混在一起测，一旦出错很难判断是哪条路径的问题。外设 target 要明确拒绝或限制 DMI，并在测试里构造"软件误把 MMIO 当内存批量访问"的用例，确认副作用没有丢失。第四，为多主场景设计可重复的仲裁：LT 总线串行化多个发起者时，仲裁顺序必须确定（如固定端口优先级加 FIFO 打破并列），否则仿真结果随模块构造顺序变化，性能回归无法比较；AT 场景下仲裁本身就是研究对象，更要把策略参数化并在统计里输出每主设备获得的授权次数，公平性问题才能被看见。

第五是文档层面的建议：为系统里每个自定义 target 写一页"接口契约卡"，注明它接受的命令、对齐要求、突发长度限制、错误响应类型、DMI 策略、调试访问语义和延迟模型。第三方（或三个月后的你自己）接入时不需要读实现就能正确使用。这些做法看起来和"建模技术"无关，但在实际项目里，socket 语法半天就能学会，集成纪律的缺失才是虚拟平台迟迟跑不起来的主因。当平台规模扩展到几十上百个 TLM 设备时，启动时打印的那张拓扑图和这一摞契约卡，会成为调试效率的决定性因素。

总结

socket 是携带 fw/bw 双接口的成对端口，bind 时一次接通请求与响应两条路径；simple/passthrough socket 省掉样板，interconnect 靠地址解码把一条入边扇出到多 target，并靠 DMI 直连指针与无副作用的 transport_dbg 分别服务热路径和调试——而真实的多主并发竞争必须交给 D3 的非阻塞 AT。
