SystemC 内存模型与 RTL 联合仿真：DPI 接线与黄金参考

最后更新：2026-09-13
本篇（C5）收尾 SystemC 语言模块，处理两件容易混为一谈的事：一是**"内存模型"这个词的两重含义**（弱内存序 vs 仿真器读写字节的语义）；二是性能模型怎么和真实 RTL 协同仿真，从而成为功能验证的黄金参考。多引擎平台的完整拓扑（SystemC×Verilator×商业仿真器）在 F5 多引擎协同仿真展开，本篇聚焦语言级接线。

一、两个"内存模型"先分清

术语	关心的问题	谁定义	建模里落点
弱内存序（memory consistency model）	多个 hart/核的 load/store 以什么顺序被彼此观察到	ISA：RISC-V RVWMO、ARMv8 弱序、x86-TSO	ISS/核模型的访存重排规则、store buffer/推测
仿真器内存语义（memory implementation）	一次事务读写哪些字节、大小端、字节使能、对齐、端序	TLM generic payload / 模型约定	TLM 内存模型：地址→字节数组、BE 字节使能

第一类是架构正确性问题：如果功能 ISS 默认所有访存严格按程序序，它在弱序 ISA 上就会漏掉真机允许的重排，驱动/无锁代码行为可能对不上。弱内存序的原理与软件后果在 concepts/memory-ordering 系统讲过，建模时的做法是：ISS 维护每个 hart 的访存顺序约束（地址/数据/控制依赖、fence、acquire/release），向内存系统发起事务的顺序可按 ISA 允许的范围重排；在 LT 功能模型里通常先实现"强序近似 + fence 点"，在研究内存模型的专模型（第三批 B3）里才精确建模。

第二类是纯工程语义：TLM-2.0 generic payload 用 data_ptr + data_length + byte_enable_ptr + streaming_width 描述一次成块访问，内存模型按字节使能把 data_ptr 的内容搬进内部数组，并按 endianness 处理端序。这个内存模型既是 TLM target，也是 DPI 比对时的共同基准。

二、协同仿真要解决的三件事

无论用哪种仿真器，SystemC（C++ 世界）和 RTL（SystemVerilog/Verilog 世界）协同都要回答：

怎么互相调用（语言互操作）：SystemVerilog 侧用 DPI-C（Direct Programming Interface）声明 import "DPI-C" 的 C 函数，函数内部再调用 C++ 的 SystemC 模型；C++ 侧如需回调 RTL，用 extern "C" 导出 + SV 的 export。
怎么对齐时间（时间同步）：两个内核各有自己的时间，必须约定谁主谁从、在时钟沿还是事务边界交换控制权，否则一边"快进"一边没跟上。
怎么比对结果（黄金参考）：同一激励喂给 RTL 和模型，逐周期或逐事务比对架构状态（提交的指令、写回值、访存结果），偏差即报 mismatch。

三、DPI-C 直连：最小可运行结构

DPI 适合"把一个 C++ 参考函数/子模型嵌进 SV 仿真"。SystemC 内核与 SV 内核的时间由仿真器集成层协调（商业仿真器提供 co-sim kernel；Verilator 走 DPI + 外部调度，见 F5）。下面展示语言边界的最小形状，只用标准 API。

SystemVerilog 侧：

systemverilog

// file: ref_if.sv
interface ref_if(input logic clk);
  import "DPI-C" context function void c_model_init();
  import "DPI-C" context function int  c_model_step(input longint pc,
                                                    input longint instr,
                                                    output longint wval);
  // clock-aligned：在时钟沿把本拍 RTL 取出的指令交给参考模型
  longint wval;
  always @(posedge clk) begin
    int rc = c_model_step(pc, instr, wval);
  end
endinterface

C++ 侧（extern "C" 包住 C++ 模型，避免名称修饰；内部可自由用 SystemC/C++）：

cpp

// file: ref_bridge.cpp  —— SystemC 2.3.x + C++17
#include <cstdint>
#include <systemc.h>

namespace {
struct RefState { uint64_t regs[32]{}; uint64_t cycles = 0; };
RefState* g_ref = nullptr;            // 单实例骨架；多实例用句柄表
}

extern "C" {

void c_model_init() {
  if (!g_ref) g_ref = new RefState();
}

// 每拍由 SV 在时钟沿调用：返回 0 表示本拍参考与 RTL 应比对
int c_model_step(int64_t pc, int64_t instr, int64_t* wval) {
  // 真实实现在此驱动 ISS/SystemC 子模型前进一步；
  // 骨架仅示意：把"写回值"作为参考结果交回 SV 比对
  (void)pc; (void)instr;
  g_ref->cycles++;
  *wval = static_cast<int64_t>(g_ref->cycles);
  return 0;
}

} // extern "C"

四、时间同步：最容易出错的一环

两个内核不能各跑各的。常见同步策略有三种：

策略	控制权	交换边界	适用
周期锁步（cycle-lockstep）	任一方主时钟	每个时钟沿交换信号/状态	CABA 模型 vs RTL，比对最严、最慢
事务边界同步	SystemC 主导	一次 TLM 事务前后	高速功能协同、跑软件
时间量子（quantum）	各自先跑一个量子再对齐	固定仿真时间窗	LT 平台提速（D4 详述 temporal decoupling）

黄金参考比对通常用周期锁步：在同一个时钟沿，SV 把 RTL 本拍提交的 PC/指令/写回通过 DPI 送入模型并取回参考值，立即比较。务必在 clock-aligned 的稳定时刻采样（沿后、信号已更新），避免采到 delta 中间态造成"假 mismatch"。

一个最小心智模型：把跨内核调用想成只能在时间栅栏（barrier）处发生——调用前双方时间必须相等，调用本身不允许偷偷推进某一方时间。需要推进时，由主控方统一 sc_start(step) 或 SV 的时钟推进，并在返回后核对 sc_time_stamp() 与 SV $time 一致。

五、TLM↔RTL transactor：事务世界接信号世界

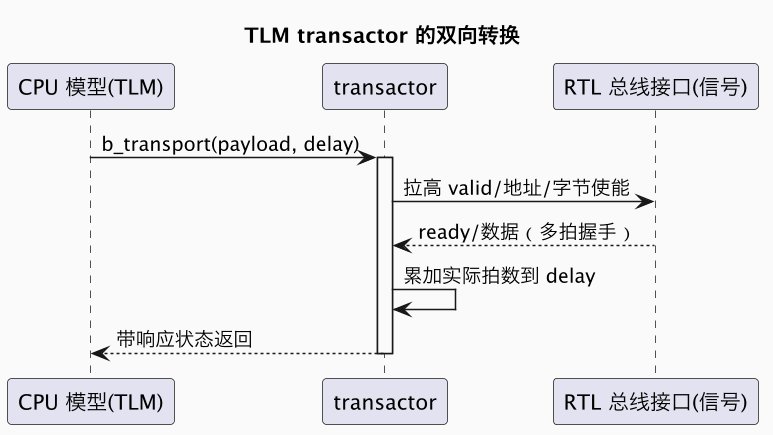

当 SystemC 侧是 TLM 事务、RTL 侧是 AXI/valid-ready 信号时，需要一个 transactor（适配器）：

transactor 向上实现 tlm_fw_transport_if（收事务），向下用 sc_signal 端口做信号握手，并把 RTL 实际消耗的周期折算回 TLM 的 sc_time 延迟——它同时是性能计账点和功能桥。事务级桥接为什么能大幅提速、在多引擎/Emulation 中怎么拓扑，系统思想见 FPGA 专家 34：仿真与 Emulation 的事务级桥接，建模侧接线代码在 F5 多引擎协同仿真。

六、黄金参考比对方法学

模型作 golden reference 的价值，取决于比对是否工程化：

在架构状态边界比对，不在微结构信号比对。功能 ISS 和 RTL 的内部流水不同，逐信号比必然一直 mismatch；应比对提交（retire）边界的架构可见结果：指令 PC、写回寄存器号与值、访存地址/数据/响应、异常类型。
支持宽松提交序。乱序核允许指令按程序序提交但中途微序不同，比对器用一个小重排缓冲容忍已知差异（如预测指令最终不改变架构状态）。
差异分级与抑制。把已知偏差（boot ROM、未建模外设）加白名单，新 mismatch 才触发 $error/统计，否则报告会被噪声淹没。
同一份内存模型。RTL 与 ISS 最好共享同一 TLM 内存的初始化镜像，避免因初值/端序差异产生伪分歧。
回归化。把比对接入 CI，固定随机种子，mismatch 可复现、可波形定位（对齐思路见 E1 模型校准）。

七、SCE-MI 与大规模协同

DPI 直连适合模块级；当协同对象是整颗芯片跑在 Emulation/FPGA 上、且要快速喂大量事务时，工业界用 SCE-MI（Standard Co-Emulation Modeling Interface）：它在工作站事务模型和模拟器之间建立事务级管道（transactor BFM 综合进模拟器、软件侧在工作站），避免逐信号穿越边界带来的吞吐瓶颈。这与 34-fpga-emulation-link 的主题一脉相承：SystemC 模型可以既是被仿真器调用的参考，也能经 SCE-MI 成为 Emulation 的流量发起/响应端。

八、常见陷阱

陷阱	后果	建议
跨 DPI 传 C++ 对象/STL	ABI/内存管理崩溃	只传 POD + 整数句柄
非 clock-aligned 采样	随机假 mismatch	沿后稳定点采样，必要时跨 delta
两边时间不等就调用	延迟/计数错乱	强制时间栅栏，核对时间戳
ISS 强序、真机弱序	弱内存序相关 bug 漏检	至少建模 fence/acquire-release 点（B3 细化）
逐微结构信号比对	永远不收敛	只在 retire 架构边界比对
模型/RTL 内存初值不一致	启动期大量伪分歧	共享同一初始化镜像与端序约定

九、与既有内容分工

弱内存序的原理（store buffer、memory barrier、RCU 等）见 concepts/memory-ordering，本篇讲如何让 ISS/内存模型尊重这些序；Cache 一致性（coherence，MESI 流量）属 B 模块，与一致性模型（consistency，顺序规则）刻意分篇；RTL 设计/UVM 验证流在 chip-design，本篇只做模型侧对接。C 模块到此结束，下一篇进入 D1，正式讲 TLM-2.0 标准本体。

十、怎么选协同方案：一份决策思路

面对一个具体协同需求，最容易犯的错误是直接冲进 DPI 代码里接线，事后才发现时间同步策略和性能目标根本不匹配。建议按四个问题顺序做决策。第一，协同两侧交换的是什么粒度的数据：如果是每个周期都要交换的信号向量，比如把一段全新设计的取指逻辑和参考模型逐拍比对，那只能周期锁步，性能注定不会快，应当把协同范围缩到最小模块，而不是整个处理器；如果交换的是成块的事务，比如 CPU 模型访问一个 RTL 实现的 DMA 引擎，那就应当在事务边界交换，频率低、信息密度高，可以用时间量子进一步提速。第二，谁拥有时间：务必确定一个主控时钟源，让另一侧退化为"推进到指定时间"的从设备。实践中最简单可靠的结构是 SystemC 持时间、RTL 仿真器在每个需要的沿被单步推进；让两边都自主运行再尝试事后对齐，几乎总会在边界条件上翻车。

第三，协同的生命周期有多长：模块级对拍通常只在 RTL 开发阶段存在几周，用最直接的 DPI 裸连加少量胶水即可，过度抽象反而是浪费；而虚拟平台与某块可复用 RTL（如一个外设 IP）的协同可能跨越整个项目并交付给客户，这时值得定义稳定的接口、统一的配置机制和完善的错误处理，甚至把协同封装成标准 TLM 设备。第四，功能差异如何暴露：要提前约定"不一致"时系统怎么表现——是打印一条警告继续跑（适合长时间软件回归，收集尽可能多的偏差），还是首个不匹配即停止并输出双方完整状态（适合精确定位单个 bug）。成熟的做法是把这个策略做成可配置开关，日常回归用宽容模式统计偏差分布，定位问题时切到严格模式即时停机。

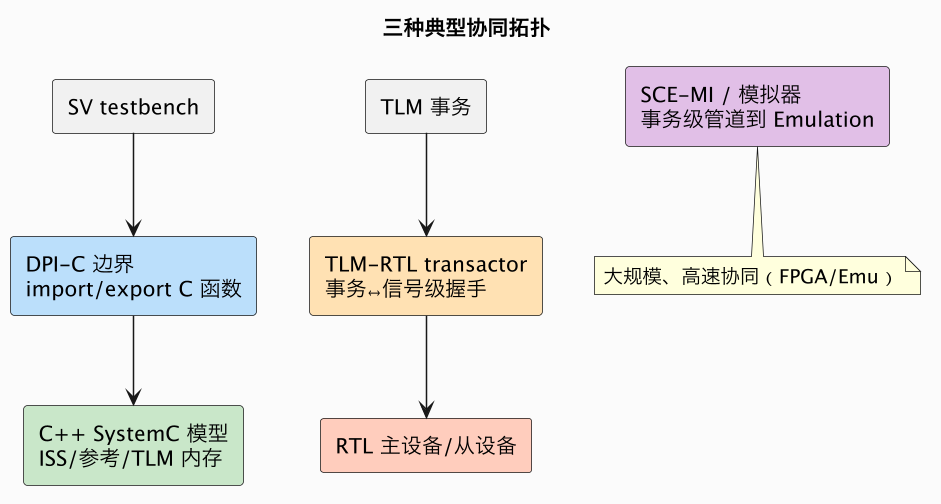

把这四个问题想清楚后，三种典型接法的选择几乎是自然的：需要最高保真、范围最小、用于对拍的，选 DPI 周期锁步；需要在系统级平台里嵌入一块 RTL、还要保持跑软件速度的，选 TLM transactor 加事件或量子同步；需要跨越工作站与模拟器边界、面向大规模流量和 Emulation 的，选 SCE-MI 这一类事务级管道。不要在项目早期就为"将来可能要上 Emulation"而在模块级 DPI 里预埋复杂抽象——接口一旦真的需要，重构通常比维护一个从未被使用的通用层更便宜。

十一、对接前的工程检查清单

在第一次真正联调之前，把下面这些项逐条落实，能省掉大量"差一点就对了"的夜晚：

共享数据的表示约定：两端的 long 宽度、枚举取值、结构体字节布局必须显式固定，跨边界只传定宽整型和不透明句柄；结构体打包对齐在两端编译器上各打印一次 sizeof 验证。
时间单位与原点：SystemC 默认秒为基数加 sc_time 单位，RTL 侧常以时钟周期或皮秒计；在桥接层集中做一次换算，绝不把裸数字传过边界。
复位与初始化顺序：明确谁先复位、模型内存镜像何时加载、DPI 全局状态何时清零；支持多次 sc_start/重复仿真时尤其要检查指针和单例没有残留上一轮状态。
错误传播路径：RTL 返回错误响应、模型访问越界、内存分配失败，都要有定义好的跨边界错误码，而不是在 C 层直接 abort 吞掉上下文。
日志时间线统一：两侧日志都打印同一个全局仿真时间（由桥接层换算后给出），联合排错时才能把两条时间线拼成一张因果图。
最小冒烟用例先行：先用一次"写一个字再读回"的裸事务打通整条路径（含 transactor 和时间记账），确认延迟、数据、响应三要素正确后，再逐步加突发、多主、异常访问。
资源与所有权：谁分配 payload/缓冲、谁释放、跨边界指针的有效期到什么时候，用文字写进接口约定；双释放和悬垂指针是多引擎代码里最常见的崩溃源。
可复现性：固定 RTL 仿真种子和模型随机源，记录双方版本号、编译选项、波形开关；一个无法稳定重现的多引擎问题基本等于无法修复。

完成这些之后，再把协同接进持续回归：每次 RTL 或模型任一侧变更，都自动跑同一批对拍用例并比对提交边界结果。这样黄金参考才不是一次性的联调道具，而是随项目演进持续守住功能正确性的基础设施——它的价值会在流片前的每一次重构里反复兑现。

总结

SystemC 与 RTL 协同靠三件事：DPI-C 在语言边界只传 POD 安全互调、双方在时钟/事务栅栏处严格对齐时间、在 retire 架构边界把模型当黄金参考逐结果比对；弱内存序要在 ISS 的访存顺序里体现，而 TLM↔信号 transactor 与 SCE-MI 则把这套能力从模块级扩展到总线乃至整芯片 Emulation。

延伸阅读

要点：context 导入的函数可访问 SV 上下文并回调；跨边界只传 POD（纯数据）类型，不要把 C++ 对象指针/STL 容器暴露给 SV；多实例场景传一个整数句柄，C++ 侧维护句柄→对象表。
