TLM-2.0 近似定时 AT：四相握手与多事务在途
最后更新：2026-09-13
D1/D2 的 LT 用一次阻塞调用完成一件事，简单快，但调用没返回就发不出下一个事务，无法表达真实总线上"请求已发出、响应还在路上"的重叠。本篇（D3）讲非阻塞的近似定时（Approximately-Timed, AT）——用四个相位把一次事务拆成可挂起、可重叠的事件流，这是建模流水线、outstanding 队列、带宽竞争的标准工具。

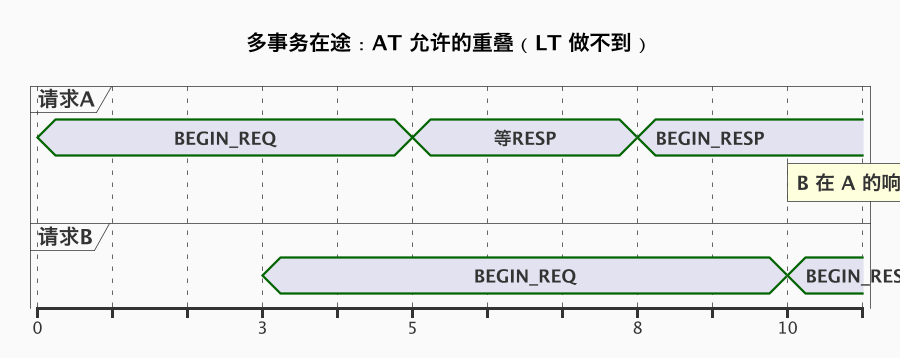

一、为什么阻塞不够：一个时序图
真实 AXI 式读事务：地址在拍 1 发出，数据可能在拍 8 才回来；在这 7 拍里总线还能接受新地址（多个 outstanding）。LT 的 b_transport 让 initiator 一直阻塞到拍 8，期间什么都不能发——模型里总线永远没有"在途队列"，带宽与延迟被混为一谈。
AT 用非阻塞调用立即返回 + 相位回调表达这种重叠：发起方调用 nb_transport_fw 后立刻拿回控制权，事务后续由对方在适当时刻通过相位推进。
二、四个相位与两条路径
一次事务最多经历四个相位（phase），沿前向/后向两条路径流动：
| 相位 | 方向 | 含义 |
|---|---|---|
BEGIN_REQ | fw（ini→tgt） | 请求起始：地址/命令有效 |
END_REQ | bw（tgt→ini） | target 确认"请求已收下"，请求通道可复用 |
BEGIN_RESP | bw（tgt→ini） | 响应/数据起始 |
END_RESP | fw（ini→tgt） | initiator 确认"响应已收"，事务闭环 |
不是每个相位都必须显式走：简单模型可在第一次调用就 TLM_COMPLETED（退化成类 LT）；但要建模排队，就应让请求在 BEGIN_REQ 后停留、target 用 END_REQ/BEGIN_RESP 在未来时间点推进。
配套三个返回状态，驱动非阻塞状态机：
| 返回 | 含义 | 后续 |
|---|---|---|
TLM_ACCEPTED | 我收下了这次相位通知，但事务没完 | 等对方下一次回调推进 |
TLM_UPDATED | 我已把 phase 和 t 改成新值（就地推进） | 调用方按新相位/时间继续 |
TLM_COMPLETED | 事务到此结束（常用于提前完成） | 不再有回调 |
关键纪律：nb_transport 绝不能阻塞、不能 wait。需要延迟就在内部 e.notify(t) 挂一个事件，到时由自己的线程/方法发起下一次相位调用。这样一次调用栈瞬时返回，多个事务的相位事件在事件内核里交错，自然形成流水线。
三、时间参数 t：点对点共享的时间注解
和 LT 的 delay 一样，AT 的 sc_time& t 是沿路径累加的时序注解，表示"相对于当前仿真时刻，这次相位事件计划在多久后生效"。规则：
- 调用时 t 携带"距现在的偏移"；被调方可增加它（加入自己的延迟）。
- 返回
TLM_UPDATED时，t 表示新相位的生效偏移。 - 不应在调用栈内直接
wait(t)；通常由调用边界/时间量子统一兑现（D4）。 - 每次相位推进都只加自己那段延迟，全路径延迟 = 各段之和，且与在途事务数无关——这就把"延迟"和"带宽/竞争"分开了。
五、可编译的 AT 骨架（target 侧核心）
下面给出 target 侧非阻塞接口的形状：收到 BEGIN_REQ 后用一个定时事件延迟，再从独立线程发起 BEGIN_RESP。initiator 侧对称实现 nb_transport_bw。为突出相位逻辑，省略 payload 内存搬运（与 D1 相同）。
// file: at_4phase.cpp —— IEEE 1666 API + C++17
#include <systemc.h>
#include <tlm.h>
#include <tlm_utils/simple_target_socket.h>
#include <iostream>
struct AtTarget : sc_module {
tlm_utils::simple_target_socket<AtTarget> sock{"sock"};
sc_event e_resp; // 到点发响应
tlm::tlm_generic_payload* pending = nullptr;
sc_time resp_lat{20, SC_NS};
SC_CTOR(AtTarget) {
sock.register_nb_transport_fw(this, &AtTarget::nb_transport_fw);
SC_THREAD(responder);
}
// 前向：处理 initiator 来的相位
tlm::tlm_sync_enum nb_transport_fw(tlm::tlm_generic_payload& pl,
tlm::tlm_phase& phase, sc_time& t) {
if (phase == tlm::BEGIN_REQ) {
// 1) 立即"收下"请求：可在此排进队列、计带宽账
pending = &pl;
e_resp.notify(resp_lat + t); // 不阻塞，挂未来事件
return tlm::TLM_ACCEPTED; // 事务未完成，等后续相位
}
if (phase == tlm::END_RESP) {
// initiator 确认响应收讫，payload 可回收
return tlm::TLM_COMPLETED;
}
return tlm::TLM_ACCEPTED;
}
void responder() {
while (true) {
wait(e_resp);
if (!pending) continue;
tlm::tlm_phase phase = tlm::BEGIN_RESP;
sc_time t = SC_ZERO_TIME;
// 2) 后向路径主动发起响应；initiator 的 nb_transport_bw 被调用
tlm::tlm_sync_enum r = sock->nb_transport_bw(*pending, phase, t);
if (r == tlm::TLM_COMPLETED) pending = nullptr;
}
}
};initiator 侧（nb_transport_bw）处理 END_REQ（请求通道释放，可发下一请求——这就是多事务在途的入口）与 BEGIN_RESP（取数据、回 END_RESP）。把多个 payload 在 END_REQ 前就依次用 BEGIN_REQ 发出去并各自记录，即得到 outstanding 窗口；窗口大小、响应乱序、超时取消都能在这套状态机上表达。
六、AT 能建模、LT 不能建模的东西
| 现象 | LT | AT |
|---|---|---|
| 多事务 outstanding、响应乱序 | 否 | 是（每 payload 独立状态机） |
| 流水线/突发拆分（一个请求多拍吐数据） | 仅整体延迟 | 是（相位 + streaming + 定时事件） |
| 反压（target 暂不能收） | 只能阻塞调用栈 | 是（推迟 END_REQ） |
| 多主竞争总线、吞吐 vs 延迟 | 串行近似，偏乐观 | 是（队列 + 仲裁 + 带宽账本） |
| 死锁/活锁（信用不释放） | 难观测 | 可显式建模并检测 |
| 跑 OS 的速度 | 快 | 明显慢 |
研究 NoC/内存控制器/Cache 互联的带宽与排队时，AT 是性价比最高的层级；比它更细的逐信号握手通常只在 transactor 接 RTL 时才需要（F5）。
七、LT/AT 混用与适配
真实平台常常混用：CPU 簇内部走 LT（跑软件要快），经过一个 LT↔AT 适配桥进入 AT 的内存子系统（要竞争精度）。适配桥本质上：
- LT→AT：把一次
b_transport转成BEGIN_REQ…END_RESP，用事件/信号量等待 RESP，再返回阻塞调用； - AT→LT：把四相折叠成一次阻塞调用并累加延迟。
桥本身是性能模型里的重要部件，务必让两边的 sc_time 口径一致，避免延迟在边界被重复计算。
八、常见陷阱
| 陷阱 | 后果 | 建议 |
|---|---|---|
在 nb_transport 里 wait | 破坏非阻塞、可能重入死锁 | 只发事件，延迟到独立线程兑现 |
| 相位返回值用错（已 COMPLETED 还等回调） | 事务挂死 | 严格按三返回值推进状态机 |
不处理 END_REQ 就想发下一请求 | 退化成 LT、无 outstanding | 以 END_REQ 释放请求窗口 |
| payload 单例复用 | 在途事务互相覆盖 | 每在途事务一个 payload + TxState |
| 时间 t 重复累加/在栈内 wait | 延迟虚高 | t 只沿路径加，边界统一兑现 |
| 全系统都上 AT | 速度崩溃 | 仅竞争热点用 AT，其余 LT |
九、与后续衔接
D4 的时间量子让 LT 在保持阻塞模型的同时进一步榨取速度，是 LT/AT 之外的第三条提速线；D5 用 payload extension 在事务上挂 snoop/事务私有状态，AT initiator 的 TxState 就常放在 extension 里。缓存一致性流量（MESI 在总线上长什么样）的真机背景见 concepts/cache，建模在 B 模块。
九、AT 状态机的调试经验：事务从"调用"变成"生命期"
写 LT 时，心智模型还是过程式的：发起调用、拿到返回、继续执行；写 AT 必须切换到事件驱动的对象生命期视角——一个 payload 从 BEGIN_REQ 到 END_RESP 可能跨越几十个仿真时刻、穿过多个模块、被排队、被仲裁、被拆分，任何时刻它都处在一个确定的相位，由某个事件推动迁移。这个思维转换是 D3 真正的学习难点。推荐的实现纪律是给每个在途事务建一个显式的状态结构（通常用 D5 的扩展携带），其中至少记录：当前相位、各相位进入时间戳、经历过的跳数、最终响应状态、以及它占用的资源（缓冲槽、信用）。有了这份记录，事务在系统里的完整轨迹就能从日志重建，"某个请求为什么永远没收到响应"这类问题才能定位——常见根因无非三种：某个相位的返回值处理错导致没人继续推进、目标侧忙时把请求排进队列却没有在资源空闲时发事件、或 END_RESP 没发导致发起端资源不释放。
AT 模型最典型的挂死症状是信用/窗口泄漏：协议要求 target 用 END_REQ 表示请求通道已空出、initiator 用 END_RESP 归还响应信用，如果任一路径（包括错误响应、提前完成、事务取消）漏掉一次相位通知，可用窗口就会单调缩小，仿真在运行成千上万事务后才彻底停住。这类 bug 极难靠肉眼看代码发现，正确做法是建两个全局/每连接计数器——已发请求数与已收 END_REQ 数、已收 BEGIN_RESP 与已发 END_RESP 数——在仿真任意时刻断言差额不超过窗口容量，且在系统空闲时差额归零。把这些不变量做成检查项放进回归，比事后调试高效一个量级。
另一个要建立的直觉是相位的时间语义和协议语义要分开看。nb_transport 携带的时间参数说的是"这次相位事件相对现在何时生效"，而相位本身说的是"协议状态迁移到哪一步"；两者正交。常见错误是用"调用返回了"当作"事务被处理了"——在非阻塞语义里，返回 ACCEPTED 只意味着对方记录了这次通知，真正的处理可能被推迟到未来某个事件。反过来也不能假设所有相位都必须跨越仿真时间：一次资源空闲的简单 target 可以在同一调用链里就地推进多个相位（通过返回 UPDATED 改写实参），这是合法的退化，和 LT 的快速路径等价。读别人写的 AT 模型时，先把每个模块对四个相位分别做什么、何时发未来事件、何时就地完成列成表，比顺着控制流读代码有效得多。
十、什么时候值得付出 AT 的复杂度
最后回到工程判断。AT 比 LT 多出来的不只是代码复杂度，还有调试成本、仿真速度损失和团队认知负担，因此"能写 AT"不等于"应该处处 AT"。一条实用判据是问：研究结论是否依赖多个事务在时间上的重叠方式？ 如果答案是肯定的——内存级并行带来的带宽收益、多主竞争下的公平性与尾延迟、有限缓冲导致的背压传播、流水线拆分对吞吐的影响、死锁与活锁的可能性——LT 在原理上就看不见这些现象，必须上 AT。如果问题只涉及孤立请求的总延迟、软件的功能行为、或粗粒度的容量规划，LT 配合良好的延迟注解就足够，而且它的速度优势允许跑完整操作系统和大量真实负载，统计样本量本身也是结论可信度的一部分。
更成熟的做法是在同一个系统里按风险分配精度：处理器簇和软件交互频繁的部分保持 LT 快跑，只有被怀疑是瓶颈的互联和内存子系统用 AT 建模，两者通过协议适配桥连接。这样既保住跑软件的速度，又在真正决定方案成败的竞争点上拿到可信结果。采用这种混合架构时，要特别关注边界两侧的事务计数和时间口径一致：穿过桥的每个事务都应能在两侧日志里对上号，延迟只允许被记账一次。D4 的时间量子还会给 LT 侧引入受控的时间超前，与 AT 侧对接时必须在边界强制同步，否则一个"来自未来"的请求进入严格按事件排队的队列，会产生真机上不存在的调度。把这几个边界设计对，AT 才是服务决策的利器而不是仿真器的负担。
十一、AT 建模的最小推进路径
如果要在团队里从零引入 AT，建议按一条经过验证的最小路径推进，避免一上来就写完整四相导致进度失控。第一步：LT 基线。先用阻塞传输把功能跑通——地址、数据、错误响应、路由全部正确，先不考虑多事务在途。第二步：加事务身份。给每个事务引入唯一 ID 和状态记录（先用普通成员表，再迁移到 D5 的扩展），此时传输仍然阻塞，但系统已经能区分和追踪每个事务。第三步：只拆请求相位。把阻塞调用改成 BEGIN_REQ 非阻塞，target 立即返回 ACCEPTED，用定时事件在未来发 BEGIN_RESP 并就地完成（initiator 收到 RESP 即视为结束，暂不显式回 END_RESP）。这一步结束后系统已经支持多个在途请求，且改动面可控。第四步：补齐完整握手。引入 END_REQ 释放请求窗口、END_RESP 关闭事务，加上响应窗口与信用计数。第五步：加真实排队与反压。在 target 侧实现有限缓冲与按带宽出队，在总线侧实现仲裁，此时才能产出有意义的带宽/延迟曲线。
每一步都保持系统可运行、有可对比的输出（事务数、总时间、按 ID 的事务轨迹），出问题立刻知道是哪一步引入的。直接从 LT 跳到完整 AT 的项目通常会卡在"所有事务都挂着不动"——相位协议里任何一个通知没对上都会死锁，而没有中间形态可以定位。推进过程中配一个协议检查器也非常值得：它旁路监听所有 fw/bw 调用，验证非法相位迁移（如没收到 BEGIN_REQ 就来 BEGIN_RESP）、信用超发、未闭合事务，违例立即报告。这个检查器本身不影响功能，却能把数小时的波形压缩成一行精确的错误信息，是 AT 开发期性价比最高的工具。等模型稳定后检查器可以降为只统计不报错，长期在回归里守护协议纪律。
最后重申 AT 的产出观：它回答的是系统级时序问题——吞吐拐点在哪、加多少 outstanding 窗口才饱和、哪个队列是瓶颈、多主竞争如何分配带宽。评价一个 AT 模型好不好，看的是这些曲线的形状和拐点位置是否与 RTL/真机一致（通常按负载率扫描画出延迟—吞吐曲线），而不是逐拍周期数相等。把这个目标想清楚，建模时就不会在无关紧要的单事务延迟上过度投入，也不会漏掉真正决定结论的排队结构。
总结
AT 用四个相位（BEGIN/END_REQ、BEGIN/END_RESP）和 ACCEPTED/UPDATED/COMPLETED 三个非阻塞返回值，把一次事务拆成可挂起、可在时间上重叠的事件流，从而在不逐拍仿真信号的前提下，建模多事务在途、流水线、反压与总线竞争；代价是每端点都要维护非阻塞状态机，因此只在真正研究带宽/排队的部件上使用。
延伸阅读
- 上一篇：TLM-2.0 socket、payload 与双向/多绑（D2）
- 下一篇：TLM-2.0 时间量子与 temporal decoupling（D4）
- 事务私有数据：TLM-2.0 通用 payload 扩展与 snoop（D5）
- 接 RTL：多引擎协同仿真（F5）

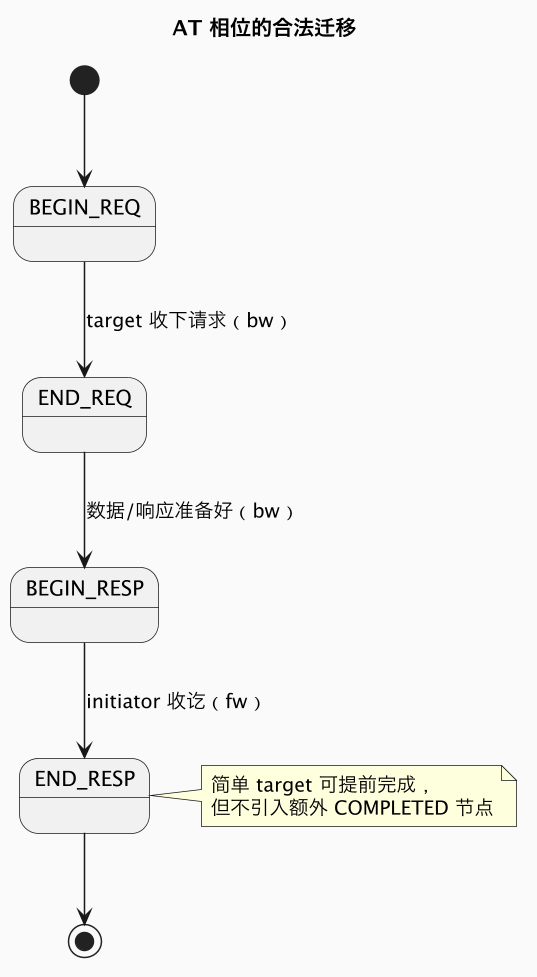

四、四相状态机（双方各自维护）
initiator 侧要为每个在途 payload 维护状态（已发请求 / 已收 END_REQ / 已收 RESP / 已回 END_RESP），常见做法是用 payload 指针做 key 放进一个 std::map<payload*, TxState> 或扩展对象（D5 的 extension 正好用来挂 TxState）。
