性能模型校准：让硅前预测真正可用于决策 ​

最后更新：2026-09-13

一个不能被信任的性能模型比没有模型更危险——它会给方案决策提供"看起来精确实则错误"的数字。本篇（E1）讲建模团队最硬的内功：校准（calibration）——怎么把模型里的延迟、带宽、概率参数对齐到 RTL/硅后实测，怎么量化"它现在有多准"，以及怎么防止模型在一次次修改中悄悄失准。

一、校准不是功能验证 ​

先把两件事分开（呼应 C5 黄金参考）：

维度功能验证（verification）性能校准（calibration）
问题执行结果对不对周期/IPC/延迟/带宽准不准
基准ISA 手册、黄金 ISSRTL 仿真、FPGA 原型、硅后 PMU
通过判据架构状态逐位一致误差落在门限内且偏差可解释
性质对错二元持续逼近、带置信度
典型手段同激励对拍、指令差分微基准定参数、workload 对统计

功能正确是校准的前提：一个算错访存地址的模型，cache 命中率再"好看"也无意义。但功能对不代表时序准——两者用不同流程分别保证。

二、校准三类对象：延迟、容量/概率、带宽 ​

模型参数可归为三类，校准数据来源和手法不同：

  1. 结构延迟（latency）：ALU/访存各级拍数、分支误判惩罚、cache/TLB 命中失配延迟、访存往返。早期取设计规格（microarchitecture spec）的目标值；RTL 就绪后用定向微基准实测替换。
  2. 概率/容量参数：分支预测命中率、cache/TLB 失配率、队列满导致的 stall 频率。这类不该硬编码成一个猜测值，应由模型的结构（真实的 cache 组织、预测器表）在跑 workload 时自然产生；校准的是结构参数（表项数、替换策略）而非结果概率。
  3. 带宽/竞争（bandwidth）：各级总线、NoC 链路、内存控制器的服务率与仲裁。用饱和微基准（把资源打到 100% 占用）测吞吐拐点，再核对模型是否在同样负载下饱和。

三、两条校准路线：自底向上与自顶向下 ​

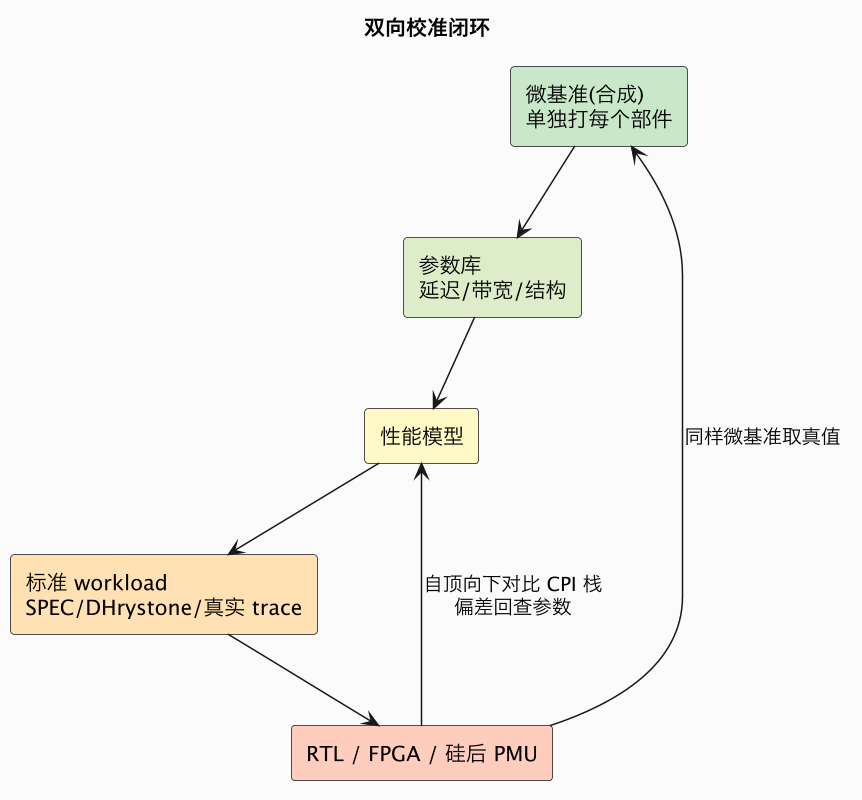

双向校准闭环（第 2 张）

3.1 自底向上：微基准逐个定参数 ​

写一组合成微基准，每条只让一个效应主导，在 RTL/真机和模型上分别跑：

  • 独立依赖链测 ALU 延迟与吞吐（相邻指令无依赖测 throughput、有 RAW 依赖测 latency）；
  • 跨步访存扫 cache 层级（步长 1→覆盖 L1/L2/LLC/DRAM 的延迟台阶）；
  • 分支饱和测预测器在固定/随机模式下的误判；

四、误差怎么量化：门限、相关性与追踪 ​

4.1 指标定义 ​

  • 相对误差：(model − ref)/ref，看单点偏差方向与大小。
  • 多 workload 几何/算术均值：评估平均水平；IPC 是比值，跨 workload 汇总常用几何平均避免被高 IPC 项主导。
  • 最大误差 / 95 分位：最坏情况决定能不能用于承诺（commitment）。
  • 相关性（Spearman/Kendall）：模型更重要的能力是给方案排序正确——A 配置比 B 快多少可能偏，但"A 优于 B"的次序必须可靠。相关性比单点绝对误差更能反映选型价值。
  • CPI 桶误差：每个 stall 来源单独的相对误差，用于归因。

4.2 分阶段门限（工程经验值，按项目收紧） ​

阶段参考源典型可接受误差
早期架构（无 RTL）上代硅后 + 规格整体 IPC ±15~20%，排序正确即可
RTL 可用后RTL 定向仿真关键微基准延迟 0~5%，workload IPC ±10%
FPGA/Emulation原型实测IPC ±5~10%，带宽/饱和点吻合
硅后真机 PMU重点 workload ±5%，并解释剩余偏差

门限要随风险定：用于决定是否加一块面积的关键决策，误差必须小于方案间差距，否则结论不可分辨（这时要么精化模型，要么承认无法定论）。

五、典型误差来源与定位顺序 ​

模型对不上时，按"先廉价后昂贵"排查：

  1. 配置不一致（最常见）：cache 大小、频率、预取开关、编译器选项、内核版本在模型与参照间不同。先核对两组配置哈希。
  2. 编译器/二进制差异：指令混合、对齐、库版本变了。固定工具链与编译命令，比对指令直方图。
  3. 参数陈旧：RTL 延迟改了模型没跟。回归参数真值表时间戳，自动比对。
  4. 缺失/过度简化的机制：没建模预取、错误路径、bank conflict、一致性流量、页表遍历。看 CPI 哪个桶偏高即指向缺口。
  5. 抽象层级误用：在 LT 模型上读多事务竞争结论（本质不可见），应升 AT（D3）。
  6. 测量噪声：真机 DVFS、缓存污染、后台进程、PMU 多路复用。多次运行取分布，锁频绑核。
  7. 时间口径错误：TD 量子过大（D4）、延迟在桥接面重复计算。
  8. 真 bug：功能微误（罕见访存序列）污染统计——必要时回退到功能对拍（C5）。

六、校准要落成可回归的工程 ​

校准不是一次性的"调到对"，而是持续可追踪的资产，否则模型一改就悄悄失准。最小落地形态：

bash
calibration/
  params.yaml          # 参数真值表：每个延迟/带宽 + 来源 + 测量日期
  micro/               # 微基准源码（模型与 RTL/真机共用同一二进制）
  workloads/           # 标准负载清单 + 输入 + 期望统计
  thresholds.yaml      # 各阶段门限
  report/              # 每次回归的 CPI 桶对比、误差、相关性

一个回归脚本的形状（伪代码，CI 可直接实现）：

python
# calibrate_run.py —— 流程示意，非特定框架
def run_once():
    model = run_model(params, micro + workloads, seed=42)   # 固定种子保证可复现
    ref   = collect_ref(rtl_or_silicon_counters)            # RTL trace 或 PMU
    rows  = []
    for bench in benches:
        for bucket in ["base","frontend","branch","l1","l2","llc","mem","sync"]:
            m, r = model.cpi(bench, bucket), ref.cpi(bench, bucket)
            rows.append((bench, bucket, m, r, abs(m-r)/r))
    ipc_err = geometric_mean(abs(model.ipc(b)/ref.ipc(b)-1) for b in benches)
    rank    = spearman([model.score(b) for b in benches],
                       [ref.score(b)   for b in benches])
    assert ipc_err <= threshold() and rank >= 0.9
    emit_report(rows, ipc_err, rank)

关键纪律：参数进版本库并标注来源与日期；每次模型改动跑同一批 micro+workload；误差曲线留历史趋势。当某次提交让误差从 6% 跳到 14%，即使新代码"跑得通"也应拦截——这和软件回归测试是同一种思想（工程平台建设属 G 模块）。

七、硅后数据回灌：闭环的最后一环 ​

流片后，模型的价值没有终结：真机 PMU 提供了最权威的参照。团队应：

  • 用真机重跑校准 workload 与微基准，回填 params.yaml；
  • 把硅前预测与硅后实测做一次正式的预测复盘（prediction audit）：哪些决策被模型影响、预测偏差多少、教训进下一项目；
  • 更新后的模型成为下代产品的起点（改 cache/核数即预测下一代），形成跨代资产。

八、与既有/后续内容分工 ​

真机侧怎么用 PMU、Top-Down、CPI 分析观测性能，见 concepts/microarch；本篇讲硅前怎么让模型预测出同样可信的 CPI 分解。参数从哪来——cache/一致性延迟在 B 模块，NoC 带宽在 B5，功耗口径在 E4（第三批）；自动化回归与可视化平台在 G2/G4。校准与建模层级选择是配套的：A1 定层级，本篇定可信度。

九、校准的组织层面：它为什么经常失败 ​

技术流程之外，校准失败更多是组织问题。最常见的失败模式是参照数据拿不到：RTL 团队没有跑建模团队需要的微基准，或者跑了但没导出关键计数器；硅后团队出于发布压力不愿共享 PMU 配置和负载。解决办法不是"多沟通"这种空话，而是把校准需求前置到项目计划——在 RTL 仿真清单里固化建模专用的微基准和波形/统计导出点，在硅后测试计划里写入校准用例（它们通常也正好是性能验收用例，双方利益一致）。模型团队能提供的回报很实在：RTL 微基准在模型上的预测可以提前帮 RTL 发现性能退化，模型里对参数的敏感度分析能帮验证团队决定哪些场景值得重点跑。把校准设计成互利的流水线，而不是单方面索取，数据才会稳定流动。

第二种失败模式是参数来源不可追溯。模型里几十个延迟数字散落在各文件，没人说得清哪些来自规格、哪些是拍脑袋、哪些已经被 RTL 后来的改动推翻。等到仿真和实测对不上，排查变成考古。对策是单一参数事实源：所有性能参数集中在版本化的配置里，每条参数记录值、单位、来源（规格版本/某次 RTL 仿真/某次硅后测量）、日期和置信度，代码中不允许出现未经登记的魔术数字。这样当 CPI 某个桶对不上时，可以直接定位到该桶依赖的参数及其证据等级，而不是全代码库搜索。参数评审应当成为架构评审的一部分：新参数加入时问一句"这个数从哪来、误差多少"，成本很低，却能挡住大量后期返工。

第三种是校准目标被悄悄移动。模型本来是为比较 A/B 两个方案的相对优劣而校准的，后来被拿去对外承诺绝对性能分；或者本来针对服务器负载校准，却被用于评估移动端实时性。模型在原目标下可能完全合格，在新用途下却毫无可信度，而使用者并不知道这个区别。因此模型交付物里必须带一份明确的"适用声明"：支持的配置范围、覆盖的负载类型、各指标误差实测、已知不适用的场景。这不是免责文档，而是防止模型被错误使用、保护团队信誉的工程资产。

十、几个典型反模式的识别 ​

  • 凑数式调参：反复拧几个旋钮直到总 IPC 对上参照，就宣布校准完成。由于不同机制的误差可互相抵消，这种模型在换一个负载后立刻失准。正解是按 CPI 桶分别校准，每个参数只能由对应的微基准支撑。
  • 只在一个负载上验证：一个负载只能照亮部分微架构行为，cache 友好型负载无法检验前端和一致性建模。至少要覆盖前端敏感、缓存敏感、分支敏感、带宽敏感、多线程共享等几类性质不同的负载。
  • 忽视方差，只比均值：真机测量有波动，模型也可能因初始状态敏感而波动。报告误差时给出多次运行的分布、置信区间，而不是两个单点数字相除。
  • 把 warmup 当性能：不区分热身与测量区间，冷 cache 和空预测器拉低 IPC，校准出来的参数是在补偿启动效应，进入稳态后全部失真。
  • 校准与开发脱节：模型改了不重跑校准，直到大版本节点才发现误差早已越界。低成本的做法是让少量关键微基准进每次提交的 CI（分钟级），完整校准集进每日/每周回归（小时级），分层把守。
  • 追求误差归零：最后几个百分点的误差可能来自不可建模的硅后因素（电压波动、制造离散、固件干预），继续投入性价比极低。校准的目标是误差小到不改变决策，并把剩余偏差解释清楚，而不是追求数字上的完全重合。

十一、校准与决策的闭环长什么样 ​

一个健康的闭环是这样运转的：架构问题进入（比如 L2 取 512KB 还是 1MB），模型先给出两方案在多个负载上的 CPI 栈预测和敏感度，结论连同模型当前误差带一起呈现——"模型在该类负载历史误差 ±6%，两方案差距 11%，因此方向可信"；决策做出后，RTL 实现该配置，微基准和标准负载的真实数据回灌，误差被更新到模型档案；若实测颠覆了预测（比如差距只有 3%），重点不是追究责任，而是复盘是哪个机制建模不足（也许是新增预取器吃掉了额外缓存的收益），把教训固化为新的微基准和参数。多代产品坚持这个闭环，模型的预测力会逐代增强，因为每一代都在为下一代支付校准红利。E1 的全部技术手段——微基准、CPI 桶、门限、回归、硅后复盘——最终都服务于让这个闭环转得越来越快、越来越可信。

总结 ​

校准 = 用"自底向上的微基准定部件参数"加"自顶向下的标准 workload 对 CPI 栈"双管齐下，以相对误差、最坏误差和排序相关性为门限，把参数来源、固定二进制、可复现回归和硅后复盘全部版本化；模型不是调到对一次，而是被一套持续回归长期"锁"在可信区间内。

延伸阅读 ​

输出一张参数真值表，逐项替换模型里的预估参数。微基准要在模型与 RTL 上用同一二进制、同一输入，避免编译器差异混入。

3.2 自顶向下：真实 workload 对 CPI 栈 ​

只对微基准会"过拟合部件、组合起来仍错"。再用标准 workload 比对整体，且不能只比一个 IPC（IPC 可能巧合接近），要比 CPI 栈分解：

bash
总 CPI = 基础执行 CPI
       + 前端阻塞（取指/预测）
       + 分支误判
       + L1/L2/LLC/内存访存 stalls
       + 资源冲突/发射限制
       + 同步/一致性开销

真机用 PMU 计数器（cycles、stall 类事件、cache misses、branch-misses）得到分解；模型在仿真中直接对同类桶计数。逐桶比误差才能定位是哪个参数/机制建错。这与真机侧的 Top-Down 性能分析一脉相承（可对照 concepts/microarch 的性能观测篇）。
