TLM-2.0 总览：松散定时 LT 与虚拟平台的速度来源
最后更新：2026-09-13
进入 D 模块。本篇（D1）讲 TLM-2.0 的标准本体与最常用的松散定时（Loosely-Timed, LT）风格。如果说 C 模块给了"事件内核 + 端口通道"，TLM-2.0 则给了一套业界统一的内存映射事务接口，让 CPU、Cache、总线、内存、外设模型能即插即用——这是虚拟平台能以数 MIPS 跑操作系统的关键。
一、TLM-2.0 是什么，解决什么痛点
在 TLM 出现前，每家虚拟原型都有自定义总线 API：A 公司的 CPU 模型插不进 B 公司的内存模型，换个总线要改一片代码。TLM-2.0（OSCI/Accellera 制定，随 IEEE 1666 发布）标准化了三件事：
- 角色与连接：initiator（发起事务，如 CPU/DMA）、target（响应事务，如内存/外设）、interconnect（路由，如总线/NoC），用 socket 互连。
- 事务载体 generic payload：命令、地址、数据指针、长度、字节使能、响应状态、流位宽，外加 DMI（直接内存指针）和调试接口。
- 两个传输接口与两种定时风格：阻塞
b_transport配 LT，非阻塞nb_transport配 AT（Approximately-Timed）。
记忆主线：LT 求快（跑软件、粗时序），AT 求准（带宽/排队/流水线）。同一标准两种风格，可在一个系统里混用。

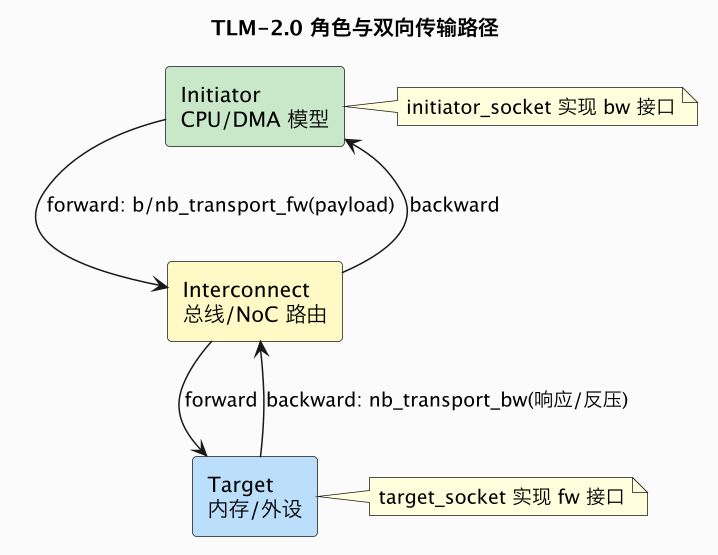

二、角色、socket 与前向/后向路径
- 前向路径（forward）：请求从 initiator 流向 target，接口方法
b_transport/nb_transport_fw。 - 后向路径（backward）：响应/反压从 target 回 initiator，
nb_transport_bw。 - initiator 上的
tlm_initiator_socket要求自己实现 bw 接口、向对端调用 fw；target 上的tlm_target_socket反之。两者bind()时双向接口同时接通（回顾 C3 的 PIC 模型）。
三、Generic payload：一次内存访问的标准行李
tlm_generic_payload 是事务对象，核心字段：
| 字段 | 含义 |
|---|---|
command | TLM_READ_COMMAND / TLM_WRITE_COMMAND / TLM_IGNORE_COMMAND |
address | 事务首字节地址（64 位），路由与解码依据 |
data_ptr / data_length | 指向数据缓冲的指针与字节长度（一次可突发多字节） |
byte_enable_ptr/length | 字节使能：只读写突发中的部分字节 |
response_status | OK / INVALID_ADDRESS / DECODE_ERROR / GENERIC_ERROR… |
streaming_width | 流传输宽度（如固定窗口突发），默认 0 表示等于 data_length |
| DMI | get_direct_memory_ptr：拿到底层内存裸指针，绕过逐次调用 |
| debug | transport_dbg：不产生时序的调试读写（GDB 扫内存用） |
设计要点：payload 是可复用对象，通常由 initiator 在池里分配、反复 acquire/release 或成员复用，避免每次事务 new（这在每秒百万事务时至关重要）。它还支持 extension 机制挂自定义属性（QoS、snoop、安全标签），D5 细讲。

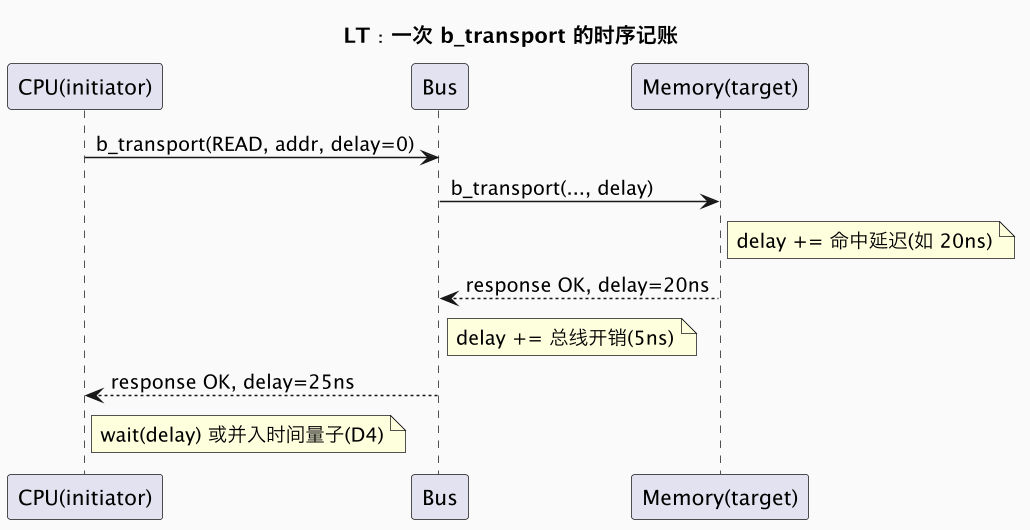

四、LT 松散定时：阻塞调用 + 时序注解
LT 的核心是 b_transport(payload, sc_time& delay)：
- 阻塞：initiator 发起调用后，线程挂在函数调用里，target 处理完才返回（像普通函数），调用栈天然带回响应。
- 时序用一个
sc_time delay参数"记账"：事务的延迟不在中途wait，而是累加进这个注解。一次调用可以瞬间返回（宿主机角度），但模型知道"这次读花了 100ns"，由调用方在合适的点统一等待。
五、可编译的 LT 最小骨架
下面是 initiator（发起两次读写）经 socket 直达一个内存 target 的完整最小例子，只用标准 API。真实系统中间可插入总线，但两端代码不变。
// file: lt_min.cpp —— SystemC/TLM-2.0 (IEEE 1666) + C++17
#include <systemc.h>
#include <tlm.h>
#include <tlm_utils/simple_initiator_socket.h>
#include <tlm_utils/simple_target_socket.h>
#include <cstring>
#include <iostream>
struct Initiator : sc_module {
tlm_utils::simple_initiator_socket<Initiator> sock{"sock"};
SC_CTOR(Initiator) { SC_THREAD(thread); }
void do_access(tlm::tlm_command cmd, uint64_t addr, uint8_t* data, unsigned len) {
tlm::tlm_generic_payload pl;
sc_time delay = SC_ZERO_TIME;
pl.set_command(cmd);
pl.set_address(addr);
pl.set_data_ptr(data);
pl.set_data_length(len);
pl.set_response_status(tlm::TLM_INCOMPLETE_RESPONSE);
sock->b_transport(pl, delay); // 阻塞，返回即完成
if (pl.is_response_error())
SC_REPORT_ERROR("INI", pl.get_response_string().c_str());
std::cout << sc_time_stamp() << " " << (cmd == tlm::TLM_WRITE_COMMAND ? "W " : "R ")
<< "addr=0x" << std::hex << addr << " delay=" << delay << "\n";
wait(delay); // 由调用方统一兑现时序
}
void thread() {
uint8_t buf[8] = {0xDE,0xAD,0xBE,0xEF,0,0,0,0};
do_access(tlm::TLM_WRITE_COMMAND, 0x1000, buf, 4);
uint8_t got[8]{};
do_access(tlm::TLM_READ_COMMAND, 0x1000, got, 4);
sc_stop();
}
};
struct Memory : sc_module {
tlm_utils::simple_target_socket<Memory> sock{"sock"};
static constexpr unsigned SIZE = 1 << 16;
uint8_t mem[SIZE]{};
SC_CTOR(Memory) { sock.register_b_transport(this, &Memory::b_transport); }
void b_transport(tlm::tlm_generic_payload& pl, sc_time& delay) {
uint64_t a = pl.get_address();
if (a >= SIZE) { pl.set_response_status(tlm::TLM_ADDRESS_ERROR_RESPONSE); return; }
unsigned n = pl.get_data_length();
if (pl.get_command() == tlm::TLM_WRITE_COMMAND)
std::memcpy(&mem[a], pl.get_data_ptr(), n);
else
std::memcpy(pl.get_data_ptr(), &mem[a], n);
delay += sc_time(20, SC_NS); // 固定延迟注解（命中）
pl.set_response_status(tlm::TLM_OK_RESPONSE);
}
};
int sc_main(int, char*[]) {
Initiator ini("ini");
Memory mem("mem");
ini.sock.bind(mem.sock);
sc_start();
return 0;
}编译时链接 SystemC 库，头文件来自同一份 IEEE 1666 发行版（tlm/、tlm_utils/ 随 SystemC 2.3.x 提供）。simple_initiator/target_socket 是工具类，自动替你实现好不关心的那一侧接口，最小化样板。
六、LT vs AT：先建立对照（D3 深入 AT）
| 维度 | LT 松散定时 | AT 近似定时 |
|---|---|---|
| 核心调用 | b_transport（阻塞） | nb_transport_fw/bw（非阻塞） |
| 时序表达 | sc_time delay 注解 | BEGIN_REQ/END_REQ/BEGIN_RESP/END_RESP 四相 |
| 能否表达多事务在途、排队、流水 | 否（调用栈内一次一个） | 是（payload 事件在阶段间流动） |
| 调用方是否阻塞 | 是 | 否，立即返回，靠回调推进 |
| 典型速度 | 最快（数百 KIPS~MIPS） | 中（数十~数百 KIPS） |
| 典型用途 | 跑软件、虚拟平台、早期粗性能 | 总线/NoC/Cache 带宽、竞争、死锁分析 |
| 配套提速 | temporal decoupling 时间量子（D4） | 无需，事件本身细粒度 |
工程惯例：CPU 核 + 内存用 LT 跑软件，把真正要研究竞争的互联/内存控制器局部换成 AT，两者经总线模型桥接（AT/LT 适配是常见设计）。不要为了"看起来精确"把全平台做成 AT——会牺牲掉虚拟平台最大的速度优势。
七、LT 的三个已知局限（也是后续篇章动机）
- 一次只有一个在途事务：
b_transport调用没返回就发不出下一个，无法建模 outstanding 突发与乱序响应 → 需要 AT（D3）。 - delay 处理不当会失真：若每个模型都私自
wait(delay)，时间被重复兑现；正确做法是 delay 沿路径累加、由边界统一等待，或走时间量子（D4）。 - 无协议相位，难做反压/拆分：要表达"目标暂不能收、稍后再续"必须非阻塞相位 → AT。
八、与既有内容衔接
真机上一次 load 如何穿过 Cache、总线到内存，各概念见 concepts/cache 与 concepts/microarch；本篇提供把这条路径抽象成可插拔事务的标准。多引擎里 TLM 事务如何转成 RTL 信号，见 F5 多引擎协同 与 FPGA 专家 34。D2 将拆解 socket 细节、双向/多绑与路由。
九、理解 LT 的"时序"：它到底保住了什么、丢了什么
初学者常把 LT 的延迟注解误解为"随便估个数"，这会严重误用。要分清两种时间信息：累积延迟（cumulative latency）和交互时序（interaction timing）。LT 认真保住前者——一次从事务发起、经总线、到目标返回的总耗时，沿途每一级都把自己的延迟加进同一个 sc_time，因此单个请求的完成时间可以估得相当准；它丢掉的是后者——多个请求在时间轴上的重叠、排队、互相阻塞，因为阻塞调用在语义上一次只允许一个在途事务。这个区分直接决定 LT 的适用边界：如果负载的性能主要由"每个请求平均要多久"决定（比如单线程顺序计算、cache 命中率稳定的标量代码），LT 的估计可以很接近真实；如果性能主要由"系统里同时有多少请求在抢资源"决定（比如高带宽流式访问、多核同时打内存控制器、深 outstanding 窗口），LT 会系统性地偏乐观，因为它看不见排队。
一个很有说服力的心智实验是固定延迟内存模型：假设每次读内存恒定 100ns，处理器发出读之后什么都干不了。LT 模型和真实硬件在串行依赖读上给出的时间完全一致，都是每 100ns 一条；但如果处理器能在等第一个读的同时发出第二、第三个读（乱序或预取），真实硬件可能让三个读在内存级并行、平均每 40ns 完成一条，而 LT 的阻塞模型仍会报 100ns 一条——注意这里 LT 反而偏悲观了，因为它根本不允许在途重叠。换个场景，多个主设备争抢一个低带宽通道时，AT 会如实算出排队延迟，而 LT 若把总线延迟固定注解又可能偏乐观。结论是：偏差方向不固定，取决于你丢失的交互时序在该负载里起什么作用。这也是为什么 A1 强调"先问问题再选层级"——LT 不是一个永远够用的近似，而是一个有明确误差结构的建模选择。
十、从软件开发者视角看虚拟平台
性能建模团队之外，LT 虚拟平台最大的用户是软件工程师，理解他们的诉求有助于把模型建对。对固件和驱动开发者来说，最在意的是功能环境足够完整：中断控制器、定时器、串口、电源管理寄存器这些设备要在正确的地址、按约定的顺序响应，软件能否在预期的时间点轮询到状态位；他们通常不要求 cycle 精度，但设备间相对时序不能错到破坏软件逻辑——比如定时器中断在内存读写完成之前就上报，可能让驱动死等。时间量子（D4）的取值在这种场景下就不是纯性能问题：量子过大，软件看到的中断响应抖动会超出驱动的超时假设，制造出真机上不存在的"硬件 bug"。
对应用和中间件团队，虚拟平台的价值是可以用主机级工具链调试：直接用 GDB 连模型、任意时刻检查所有处理器状态、在访存事务上设条件断点、确定性地重放一次崩溃——这些在真机上要么做不到，要么极度依赖昂贵的硬件调试器。要支撑这类用法，模型接口要尽量稳定且符合标准：软件团队不希望每换一个模型版本就要改调试脚本。这也是 TLM-2.0 作为开放标准的现实意义之一，它让内存镜像加载（走调试传输）、普通访存（走阻塞传输）、高速取指数据访问（走 DMI）各有明确通路，工具可以在不了解具体处理器内部细节的情况下完成大部分工作。反过来，建模工程师在设计 LT 模型时应当避免把只有自己用的特殊控制塞进标准通路，保持"功能、调试、性能"三条路径语义清晰，整个虚拟原型才会成为一个软件团队真正愿意每天使用的开发平台，而不只是架构团队内部的一次性分析工具。
十一、LT 模型的参数化与实验纪律
LT 模型要真正用于架构决策，参数化必须从第一版就设计好，而不是等结论对不上再回头改。最小参数集合包括：各级存储层级的容量/相联度/命中延迟与行大小、互联每跳延迟与带宽、处理器前端宽度、发射与提交宽度、预测器组织、外设访问延迟，以及最重要的——每个延迟数字的来源与置信标记（规格值、RTL 实测、上代硅后外推、临时估计）。这些参数集中在一份可读配置（YAML/JSON 或具名结构体）里，模型启动时打印完整配置摘要到日志开头，保证任何一次仿真结果都能追溯到确切参数。性能对比实验的纪律同样重要：一次只改一个自变量，其余配置字节级一致；配置进入结果文件名或统计头，避免"两个 result 目录分不清谁是谁"；同一份程序镜像和输入在所有配置间复用，编译器版本和优化选项记入档案——指令混合变了，IPC 的变化就与微架构无关了。
另外要管理好"LT 能回答的问题"的预期。LT 模型给出的核心量是带平均延迟假设的 CPI 分解与系统级流量画像：每类访存多少、落在哪级存储、总延迟账是多少、外设交互频率如何。它回答不了"在这个仲裁策略下第 99 百分位延迟是多少"，因为排队被抽象掉了；也回答不了微突发（micro-burst）导致的队列溢出，因为在途事务不存在。团队使用模型结果时，报告里应同时附上建模层级声明（LT、延迟来源、时间量子设置），让决策者知道数字的误差结构。这种透明不会削弱模型的价值，反而让它在"LT 显示两方案差距 20%、远超模型误差"时更有分量。等某个部件确认为关键路径后，再按 D3 的方法把那一个部件升级为 AT，前后结果还能互相印证——LT 提供基线，AT 解释竞争细节，这是性价比最高的精度投资路径。
十二、从 LT 模型读出性能数字：CPI 账怎么记
最后补上从 LT 模型产出性能结论的具体方法，因为"模型跑通了"和"能出性能数字"之间还有一层统计设计。LT 模型最自然的产出是基于延迟注解的 CPI 账：处理器每发射一条指令记一个基础周期，每次访存把事务返回的累计延迟（换算成周期）记入对应的桶——一级命中、二级命中、末级命中、远端内存、外设访问各归各类，预测错误、资源等待（如果时序模型里有）分别记账。仿真结束后，总周期等于基础执行周期加所有延迟桶之和，IPC 就是指令数除以总周期。这个加法结构有一个巨大的好处：可解释。总 IPC 变差时，直接看哪个桶变大即可，而黑盒周期模型只能看到总周期变了。
但要清楚这套账的两个隐含假设。第一，延迟默认是"串行加和"，真实的乱序处理器会用内存级并行把一部分访存延迟藏起来，因此纯 LT 的 CPI 账通常偏保守（高估延迟影响）；修正办法是在处理器模型侧显式建模"在途访存窗口"——记录多少个未完成加载可以与后续不相关指令并行，只有依赖未就绪数据的指令才计入完整延迟。第二，固定延迟注解忽略了竞争导致的延迟膨胀，在带宽接近饱和的场景偏乐观；这正是把内存子系统升级为 AT（D3）的触发信号。实践中常见的报告格式是：先给 LT 的 CPI 分解（快速、全负载可跑），再对关键负载用 AT 子系统给出竞争修正项，两者合成最终预测，并注明每部分的建模层级和参数来源。这样的数字既有全负载覆盖，又在关键路径上有精度支撑，远比"一个跑不动完整负载的全精确模型"更能支撑架构决策——这也是整个 D 模块想传达的工程哲学：精度是按需购买的，而账永远要算得清楚。
总结
TLM-2.0 用"initiator/target/socket 角色 + generic payload 标准行李 + 阻塞/非阻塞两接口"统一了内存映射事务；LT 风格以一次阻塞
b_transport加累加的sc_time延迟注解，用放弃多事务在途精度换取极高速度，是跑操作系统的虚拟平台的默认选择。
延伸阅读
- 下一篇：TLM-2.0 socket、payload 与双向/多绑（D2）
- 精确时序：TLM-2.0 AT 近似定时与四相握手（D3）
- 提速关键：TLM-2.0 时间量子与 temporal decoupling（D4）
- 工程拓扑：多引擎协同仿真（F5）
为什么这样快？因为省掉了逐时钟、逐信号的事件调度：一次突发读 64 字节，在 RTL 要几十拍、几十个事件；在 LT 是一次函数调用加一次时间加法。再配合 temporal decoupling（D4），CPU 可以先跑一小段"本地时间"再统一同步，系统仿真速度能到数百 KIPS~数 MIPS，足以引导 Linux、跑驱动和中间件。
