CPU 微架构建模（性能建模 · SystemC/TLM 虚拟原型）导读 ​

本域回答一个问题：芯片还不存在的时候，怎么用软件模型回答「这颗 CPU 该怎么设计」。

硅前（pre-silicon）处理器性能建模 / 架构建模工程师，国际通行叫法是 Performance Modeling / Architecture Modeling Engineer，方法学上属于 ESL（Electronic System Level，电子系统级）设计与 Virtual Prototyping（虚拟原型），核心技术栈是 C++ / SystemC / TLM-2.0，并延伸到 gem5/QEMU 等架构仿真器与 RTL 联合仿真。它不是 RTL 设计岗（不写可综合 Verilog 交付后端），不是验证岗（不以 UVM/覆盖率签核为目标），也不是应用软件性能岗（不靠 perf 在真机上观测）——它的产物是架构决策的量化依据和早于硬件的软件开发平台。

这个系列讲什么、不讲什么 ​

本系列与本站已有的 CPU 主题形成明确分工：

  • 概念层的 CPU 微架构（乱序执行、分支预测、缓存一致性等 29 篇）讲的是芯片怎么用、真机上的现象怎么解释；
  • 芯片设计讲的是数字逻辑怎么从 RTL 走到流片，FPGA 讲原型验证（其中 FPGA 与仿真器互联 是本系列多引擎协同的姊妹篇）；
  • 本域讲的是「中间层」：在架构定义与 RTL 实现之间，用 SystemC/TLM 模型做性能预估、架构取舍（cache 多大、总线几路、量子取多少）、软件先行开发，以及模型如何与 RTL/硅后数据对齐。

14 篇主干按五条线组织：C 线 SystemC 内核（5 篇）→ D 线 TLM-2.0（5 篇）→ A 线抽象层级方法论（1 篇）→ E 线模型校准（1 篇）→ F 线仿真器与协同（2 篇）。建议按顺序读：C 线是语言与仿真内核底座，D 线是工业界虚拟原型的事实标准协议，A/E 回答「模型该建多细、能不能信」，F 把自研平台放进 gem5/Verilator/RTL 的更大版图。

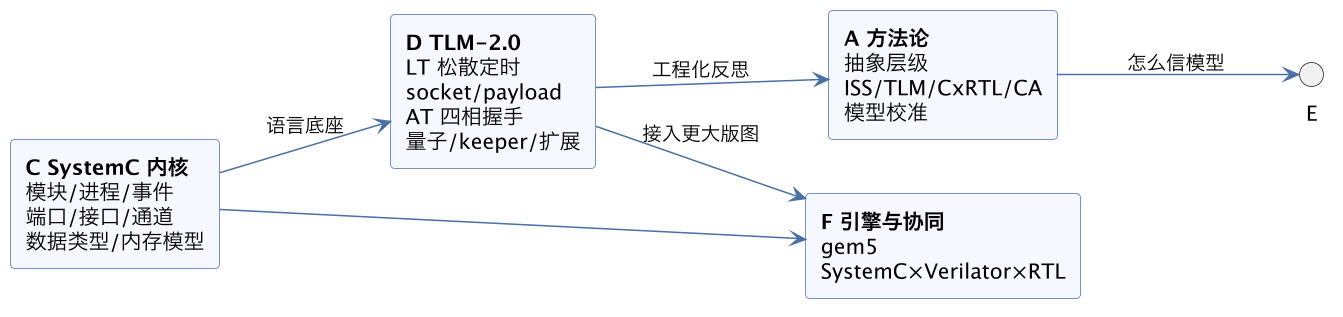

CPU 微架构建模（性能建模 · SystemC/TLM 虚拟原型）导读 示意图（第 2 张）

第一篇：从哪里开始 ​

没有 SystemC 基础、或对「为什么要硅前建模」还有疑问，从 硅前 CPU 性能建模为什么用 SystemC 开始：它从工程目标（架构探索、软件 shift-left）出发，对比纯 C++ 定时模型、ISS、Verilator 与 RTL，给出抽象层级地图、选型决策表和一个最小可运行的 SystemC 骨架。

全部 14 篇（第一批，SystemC/TLM 主干） ​

C 线 · SystemC 内核与语言底座 ​

  1. 硅前 CPU 性能建模为什么用 SystemC：虚拟原型、抽象层级与最小可运行骨架。
  2. SystemC 内核详解：模块、进程、事件与 delta cycle 调度。
  3. SystemC 端口、接口与通道：sc_port/sc_export、primitive channel 与自定义通道（PIC 模式）。
  4. SystemC 数据类型与建模抽象：sc_int/sc_uint/sc_bv、定点类型与 CABA/TLM 边界。
  5. SystemC 内存模型与 RTL 联合仿真：DPI-C 接线、时间同步与黄金参考比对。

D 线 · TLM-2.0 事务级建模 ​

  1. TLM-2.0 总览：松散定时 LT：b_transport、时序注解与虚拟平台的速度来源。
  2. TLM-2.0 socket 详解：fw/bw 接口、simple socket、多绑与总线路由。
  3. TLM-2.0 近似定时 AT：nb_transport 四相握手、多事务在途与流水线建模。
  4. TLM-2.0 时间量子与 temporal decoupling：lt_initiator_socket 与 quantum keeper。
  5. TLM-2.0 generic payload 扩展与 snoop：extension 挂 QoS/事务私有状态与缓存一致流量。

A 线 · 建模方法论 ​

  1. 处理器性能建模的抽象层级：ISS、TLM、C×RTL、周期精确模型怎么选，四维评估框架。

E 线 · 可信度与校准 ​

  1. 性能模型校准：怎么让硅前 IPC/延迟预测与 RTL、硅后数据对得上。

F 线 · 仿真器实操与多引擎协同 ​

  1. gem5 入门：SE/FS 两种模式、CPU 模型与内存系统，跑通第一个仿真，与自研 SystemC 平台的协同模式。
  2. 多引擎协同仿真：SystemC × Verilator × RTL 的接线、同步与拓扑。

A/B/E 线 · 微架构对象与内存/性能建模（第二批，11 篇） ​

  1. 指令集架构建模：RISC-V / ARM / x86 与 ISS：ISA 作为契约的架构可见状态、三大 ISA 的编码/微码/条件码/内存模型差异、取指-译码-执行主循环、解释执行与二进制翻译；附可运行的 RV32I 子集解释器 + 统计 CPI 模型实验（demos/cpu-model-isa-iss）。（公开仓库镜像：derekzhuo/geek-doc.cn）
  2. 流水线建模：吞吐、冒险与气泡：资源表 + 寄存器就绪时间表，把结构/RAW/控制冒险折算成发射拍后移；前递、load-use、深度扫参（实验 1）。
  3. 分支预测与取指/预取建模：bimodal/gshare/BTB/RAS 两级抽象、误预测率×深度、前端有效供给（实验 2）。
  4. 乱序执行建模：重命名/保留站/ROB/LSU：三段序与 PRF/IQ/ROB/LQ/SQ，窗口大小如何决定 MLP 与拐点（实验 3）。
  5. Cache 层次建模：3C 缺失与 AMAT：组相联 LRU、冷/容量/冲突分类、MSHR、多级包含策略与 AMAT 扫参（实验 4）。
  6. 缓存一致性协议建模：MESI 与目录：状态机→总线事务计数、ack 扇出、真共享 vs false sharing（实验 5）。
  7. 内存一致性模型建模：TSO/弱序与 fence：coherence/consistency 分界、store buffer、acq-rel 与试金石（实验 6）。
  8. 预取器与 DRAM 内存系统建模：bank/行缓冲时序、FR-FCFS、预取度/距离与带宽墙（实验 7）。
  9. 片上互联 NoC、NUMA 与多芯系统建模：拓扑/路由/流控、router 排队、热点与本地/远端延迟（实验 8）。
  10. CPI 栈、Roofline 与 Top-Down：同一份事件计数产出三套归因框架并指导优先级（实验 9）。
  11. 工作负载与 Benchmark 建模、采样：trace/执行驱动、负载特征、SimPoint 与代表性三角（实验 10）。

16–25 共用一个自包含 C++17 实验台 demos/cpu-model-core-mem-lab（make && ./lab all），一个 main.cpp 内含与十篇文章一一对应的 10 个参数化周期记账模型。（公开仓库镜像：derekzhuo/geek-doc.cn）

E/F/G 线 · 功耗、DSE、仿真器实操与工程平台（第三批，10 篇） ​

  1. 功耗与面积建模：从活动因子到性能-功耗协同：αCV²f 活动记账、能量/访问表、DVFS 的 V² 效应、暗硅与热约束、VCD/SAIF 反标（实验 1）。
  2. 设计空间探索与敏感性分析：OAT 单变量敏感性、DoE/代理模型漏斗、IPC-功耗多目标 Pareto 前沿、多 seed 显著性（实验 2）。
  3. gem5 深入：结构与 SE/FS 两种模式：SimObject/事件队列、O3/Ruby/Garnet、SE 模拟 syscall vs FS 真跑 OS 的保真度与缺页差异（实验 3）。
  4. gem5 二次开发：加指令/设备与提速：加 ISA 指令与 SimObject、checkpoint、atomic/KVM fast-forward 与采样把仿真提速约 91×（实验 4）。
  5. QEMU/TCG 与功能平台：动态二进制翻译与 TB 缓存、功能引擎 900 MIPS vs timing 0.2 MIPS、TCG plugin、功能前跑+时序后标（实验 5）。
  6. RISC-V ISS 与 Spike 黄金对拍：特权架构、解释型 ISS 主循环、lockstep 逐指令对拍在首个分歧点抓出符号扩展 bug（实验 6）。
  7. 混合协同仿真：transactor 与同步粒度：BFM 把 TLM 突发拍化为逐拍引脚握手、DPI-C/SCE-MI、同步间隔与域间漂移、混合定时（实验 7）。
  8. C++/Python 模型工程化：双层分工、参数外部化与入口边界校验、窄接口/多态、单元测试与黄金向量、CI 门禁（实验 8）。
  9. 自动化仿真回归与统计分析平台：作业矩阵/调度/续跑、run-config-metrics 结果库、多 seed 95% 置信区间、显著退化自动报警（实验 9）。
  10. 虚拟原型与软件协同开发：shift-left、ISS+TLM 外设+GDB/checkpoint、LT+DMI 12 MIPS 到周期精确的保真度菜单与交付形态（实验 10）。

26–35 共用自包含 C++17 实验台 demos/cpu-model-sim-platform-lab（make && ./lab all）。其中 gem5/QEMU/Spike 的速度数字是量级教学模型，用于讲清机制与选型，真实工具的命令/配置见各篇；全部实验同样在 CentOS 7 + devtoolset-10（GCC 10.2.1）-Wall -Wextra 零警告实测。（公开仓库镜像：derekzhuo/geek-doc.cn）

学习路线建议 ​

  • 想快速上手写模型：1 → 2 → 3 → 6 → 7，先能在 LT 域搭起 initiator-interconnect-target 骨架。
  • 做性能精度（cache/流水线/NoC 探索）：6 → 8 → 9 → 11 → 12，重点吃 AT 四相、时间同步取舍与校准闭环。
  • 做软件虚拟平台 / shift-left：1 → 6 → 9 → 10，关注 LT 速度、DMI、调试通路与中断时序对驱动的影响。
  • 接 RTL 团队 / 混合仿真：5 → 14 → 13，再延伸读 FPGA 与仿真器互联。

阅读约定 ​

  • 全部代码骨架遵循 IEEE 1666 / Accellera SystemC 2.3.x + C++17，只用标准 API 与自写最小骨架，不依赖商业源码；gem5/QEMU/Verilator/VCS 等只做事实性中立点名。
  • SystemC/TLM 代码为讲清概念的教学骨架，未在真实 SystemC 工具链逐一编译；落到工程时请以所用版本官方手册为准。
  • 微架构对象/内存/性能建模（A/B/E 线，15–25 篇）的配套实验为自包含标准 C++17、不依赖 SystemC，均在 CentOS 7 + devtoolset-10（GCC 10.2.1）实测编译运行；A2 用 make && ./iss，16–25 篇用共享实验台 make && ./lab all（或 ./lab 1..10）复现。
  • 后续批次（F 线 gem5/QEMU 二开、G 线平台工程化、功耗/DSE、C4/C5 等）在 35 篇总规划内，将按主题陆续放出。

总结 ​

本页是 CPU 微架构建模域导读：回答"芯片不存在时如何用软件模型决定设计"，以 SystemC/TLM-2.0 为主干，延伸到流水线、Cache/一致性等微架构对象建模及功耗、DSE、gem5/QEMU 与回归平台，共 35 篇。
